什么方法可以使通过液氮的管路仍然柔软

一、材料选择：低温柔韧性材料

1. 特殊橡胶 / 塑料材料

• 聚四氟乙烯（PTFE）：
  • 耐低温性能优异（可至 - 200℃），化学稳定性强，低温下仍保持柔软性，常用于低温管路。
  • 缺点：机械强度较低，需搭配增强结构。
• 硅橡胶（VMQ）：
  • 耐低温可达 - 60℃~-100℃，弹性好，但长期在液氮温度下可能硬化，需配合其他工艺。
• 氟橡胶（FKM）：
  • 耐低温约 - 20℃~-40℃，需通过配方改良（如添加特殊助剂）提升低温柔韧性，可用于部分液氮场景。
• 热塑性弹性体（TPE）：
  • 部分改性 TPE（如 SEBS 基）可在 - 50℃以下保持弹性，需根据液氮温度定制配方。

2. 金属材料（柔性合金）

• 镍钛合金（记忆合金）：
  • 具有超弹性和记忆效应，低温下仍保持柔韧性，常用于需要耐低温和抗变形的管路。
• 铜合金（如磷青铜）：
  • 纯铜在低温下脆性增加，但部分铜合金（如含少量镍、锡）可改善低温韧性，需配合波纹结构设计。

二、结构设计：增强柔韧性

1. 波纹 / 螺旋结构

• 在管路中加入波纹状或螺旋形设计，通过结构变形吸收低温收缩应力，避免硬脆断裂。
• 示例：金属波纹管（不锈钢或铜合金），外层包裹保温材料，常用于液氮输送管道。

2. 多层复合结构

• 内层耐低温材料 + 外层保温缓冲层：
  • 内层用 PTFE 或镍钛合金，外层用聚氨酯泡沫或玻璃纤维保温，减少低温对管路本体的影响。

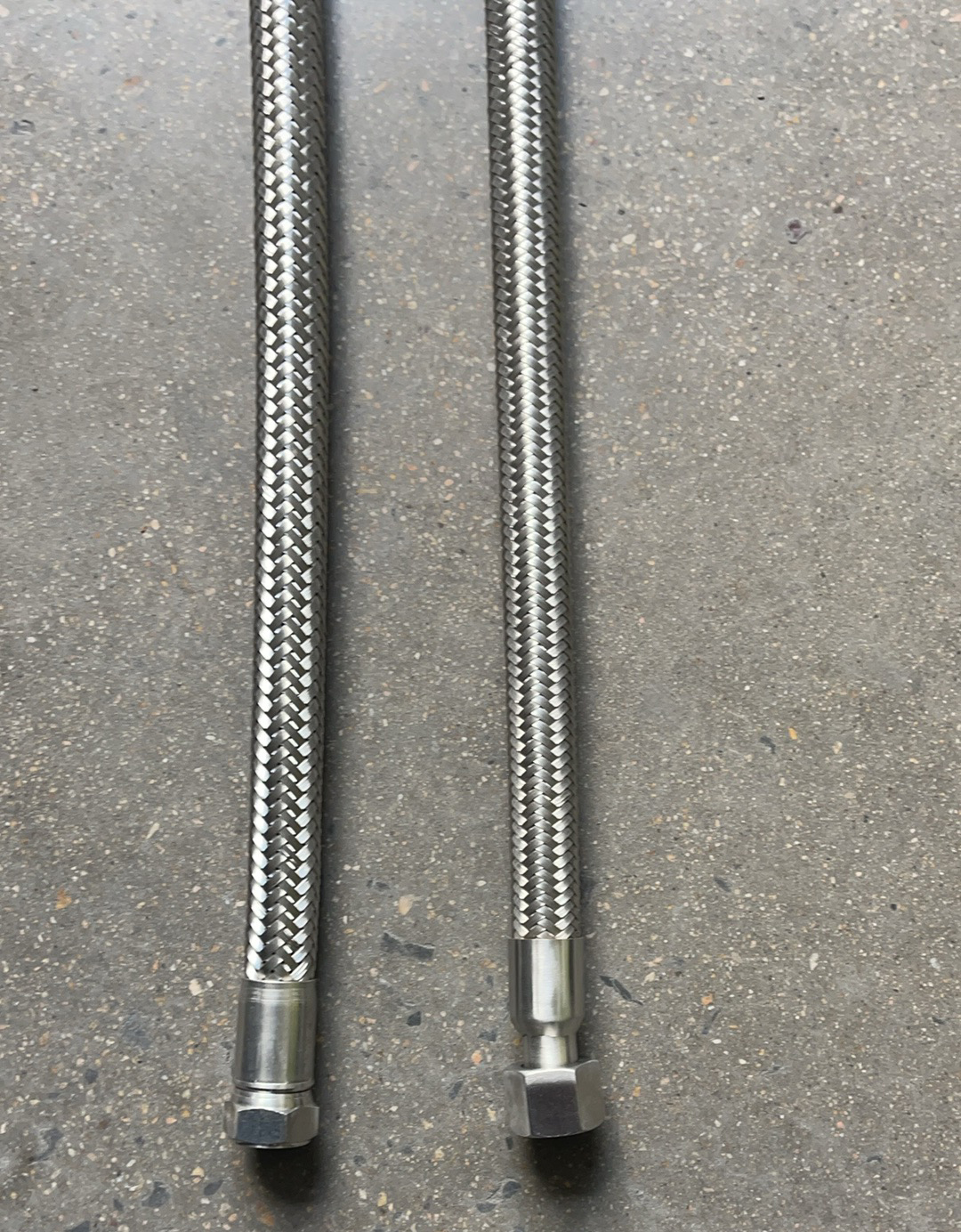

• 柔性编织网套：
  • 在管路外包裹不锈钢编织网，增强抗拉伸性，同时允许一定程度的弯曲变形。

3. 可伸缩接头

• 在管路中设置柔性接头（如金属软管接头），允许管路在低温下自由伸缩，避免硬性应力集中。

三、工艺处理：改善材料低温性能

1. 低温预处理（时效处理）

• 对材料进行 “深冷处理”：将管路在液氮中多次浸泡，促使材料内部晶体结构优化，减少低温下的脆性转变。
• 适用材料：部分橡胶、金属合金（如铝合金）。

2. 表面涂层改性

• 在管路内壁或外壁涂覆低温弹性涂层（如硅橡胶涂层、聚酰亚胺涂层），提升表面柔韧性和抗冻性。

3. 添加增塑剂 / 助剂

• 对橡胶材料添加低温增塑剂（如邻苯二甲酸酯类衍生物），降低分子链玻璃化转变温度，延缓低温硬化。
• 注意：需确保助剂与液氮不发生化学反应，且长期低温下不析出。

四、保温与防冷凝设计

1. 高效保温层

• 使用真空绝热（如 VIP 板）或多层绝热材料（如铝箔 + 玻璃纤维），减少管路与液氮的热交换，避免管路本体温度过低。
• 示例：LNG（液化天然气）输送管道常用的真空夹套结构，可类比应用于液氮管路。

2. 加热补偿

• 在管路外层设置电加热丝或伴热系统，维持管路温度在材料脆化温度以上（需控制能耗和安全性）。

五、工业应用案例

• 航空航天领域：火箭燃料（液氧 / 液氮）输送管路常用镍钛合金波纹管 + 真空绝热层，确保低温下的柔韧性和密封性。
• 医疗低温设备：液氮冷冻治疗设备的管路多采用 PTFE 软管或改性硅橡胶管，配合保温套管，便于灵活操作。

总结：关键技术点
