?不同型号液氮罐内部结构图，差异与使用上区别

　　液氮罐作为用于储存和运输液氮的设备，在不同型号间有明显的内部结构差异。这些差异直接影响液氮罐的存储容量、热损失效率、操作便利性以及适用场合。根据不同需求，液氮罐的结构可以包括不同数量的层级隔热层、内部压力容器以及液氮注入和抽取的管道系统等。不同型号的液氮罐在使用中的区别主要体现在容量大小、保温性能、携带便利性以及操作周期的长短等方面。

　　内部结构与差异

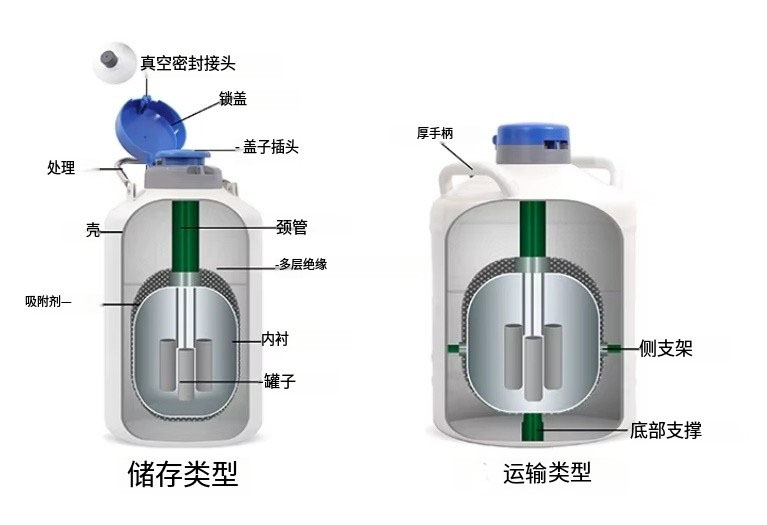

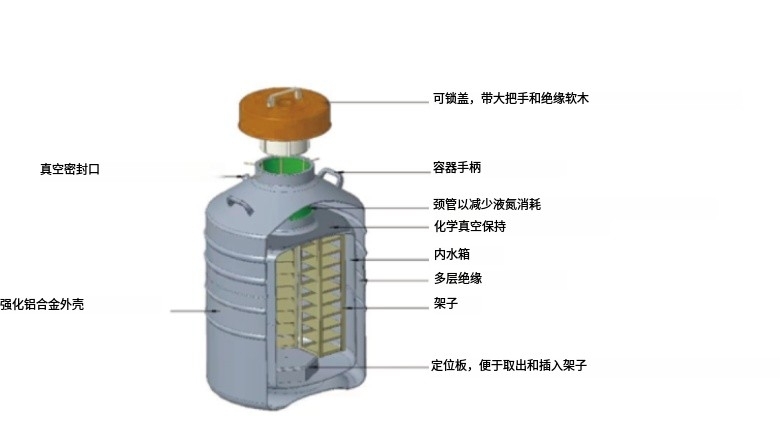

　　液氮罐的内部结构通常由内胆、外壳以及中间的隔热层组成。不同型号的液氮罐在这些组成部分的尺寸、形状以及材质上存在差异。例如，一些型号的液氮罐采用双层真空设计，通过减少热交换来降低热损失，而其他型号则可能使用多层隔热材料以提高保温效果。液氮罐的内胆通常采用高强度铝合金或不锈钢材料，以保证液氮的长期储存安全和不易变形。

　　以20L和50L液氮罐为例，20L型号的液氮罐通常具有较小的体积，适合实验室小批量使用，其内胆和外壳之间的隔热层厚度大约为5cm;而50L型号液氮罐则通常用于较大规模的储存，隔热层的厚度可达到10cm，以更好地抵抗外界环境热量的传导。50L液氮罐的内胆结构相对较大，通常设计有更复杂的管道系统来确保液氮的平稳抽取和注入。

　　容量与使用差异

　　液氮罐的容量对其在不同领域中的应用影响巨大。例如，较小容量的液氮罐(如10L-30L)多用于生物医学领域，例如细胞存储或冷冻保存较小样本。这些液氮罐要求频繁的液氮补充，但其体积较小，便于在实验室中携带和操作。而大型液氮罐(如50L以上)则广泛应用于工业生产、医疗机构的气体供应等领域。大型液氮罐能够储存更多液氮，减少了液氮更换的频率，适用于长时间、大批量使用。

　　在实际使用中，液氮罐的压力和温控性能至关重要。不同型号液氮罐在设计时会根据使用需求设定不同的工作压力范围。例如，常见的液氮罐工作压力在-196°C下，通常要求罐体内部维持低于常温的极低温环境。较大容量的液氮罐，因其较高的储存量和较长的使用周期，通常需要具备更的温控系统，确保在长时间存储过程中液氮不被过度蒸发。

　　结构差异对使用周期的影响

　　不同型号液氮罐的保温性能对使用周期产生直接影响。20L型号液氮罐由于体积较小，保温效果相对较差，一般能在常温环境下保持液氮温度约50天，之后需重新充填。而50L型号液氮罐，由于其更厚的隔热层和更大的体积，能够维持更长的存储时间，通?？梢栽诔Ｎ禄肪诚卤３忠旱奈露?00天以上，减少了液氮更换频率，尤其适用于工业使用。

　　东亚液氮罐内部结构的不同还可能影响液氮的蒸发速率。例如，采用真空绝热技术的液氮罐(如现代的50L液氮罐)能显著降低蒸发速率，蒸发损失比传统结构低至0.2%-0.5%/日。而传统设计的液氮罐由于保温效果较差，蒸发损失可能高达1%-1.5%/日。因此，用户在选择液氮罐时需要根据实际需求，考虑使用周期和蒸发损失的大小。
